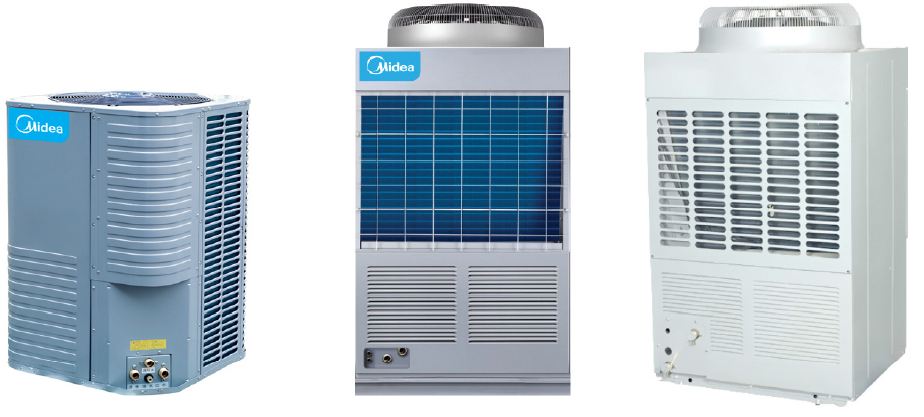

Тепловые насосы моноблок воздушно-водные коммерческого применения
ВЫСОКОТЕМПЕРАТУРНЫЕ ВОДОНАГРЕВА-ТЕЛЬНЬІЕ СИСТЕМЬІ ПРЯМОГО НАГРЕВА
Тепловые насосы построены с использованием принципа теплопереноса энергии воздуха окружающей среды к нагреву протекающей через теплообменник воды, потребляемой в хозяйстве или инженерных системах зданий, через обратный цикл работы холодильной машины (тепловой насос).
Ассортимент этой продукции состоит из моделей разной тепловой мощности, и позволяет обеспечить нагрев воды в объемах от 0.3 до 33,5 м3 воды в час (с максимальной температурой нагрева до 60 °C, и допустимым диапазоном температур наружного воздуха от -10 до +40 °C.
При этом коэффициент СОР - отношение производимого количества тепловой энергии к потребляемой электрической, в данной серии продукции достигает 4-ех, что позволяет сделать заключение о высокой энергоэффективности и ощутимом экономическом эффекте применения таких систем в контексте политики энергосбережения и использования «нетрадиционных» возобновляемых источников тепловой энергии.
Коммерческая серия тепловых насосов предназначена для использования в административных и общественных зданиях, как альтернатива системам газового или электронагрева воды для ГВС. Элементы обвязки, виброопоры, щиты управления (для 380 модели) в комплект поставки не входят. Агрегаты сконструированы для нагрева воды в баках- накопителях.
Агрегаты могут объединяться по модульному принципу в общий контур (на один накопительный бак) до 16 устройств.
| Характеристики/модель |
RSJ-100/S-540-V |
RSJ-100/S-540-D |
RSJ-200/ SN1-540V-D |
RSJ-380/ SN1-820-D |
| Температура воды на выходе, С |
40-60 |
40-60 |
40-60 |
40-60 |
| Нагрев, кВт |
10.0 |
11.2 |
20.4 |
43 |
| Электропитание, В/Гц/Ф |
220/50/1 |
220/50/1 |
380/50/3 |
380/50/3 |
| Максимальный рабочий ток, А |
17.7 |
18.2 |
13.0 |
26.7 |
| Макс. потребляемая мощность в режиме нагрева, кВт |
3.9 |
3.97 |
7.5 |
15.26 |
| Потребляемая мощность в режиме нагрева, кВт |
2.5 |
2.85 |
5.2 |
10.5 |
| Объем нагр.воды, м3/ч |
0.26 |
0.25 |
0.52 |
1.0 |
| Диаметр входа в теплообменник, мм |
DN25 |
DN25 |
DN25 |
DN25 |
| Диаметр выхода в теплообменник, мм |
DN25 |
DN25 |
DN25 |
DN55 |
| Уровень шума, дБ (А) |
56 |
61 |
61 |
62 |
| Размер блока, (Ш*В*Г) мм |
740*1250*740 |
750*1100*750 |
750*1100*750 |
992*1750*893 |
| Вес блока нетто/брутто, кг. |
140/152 |
121/129 |
145/152 |
290/297 |
| Хладогент, тип |
R22 |
R22 |
|
|

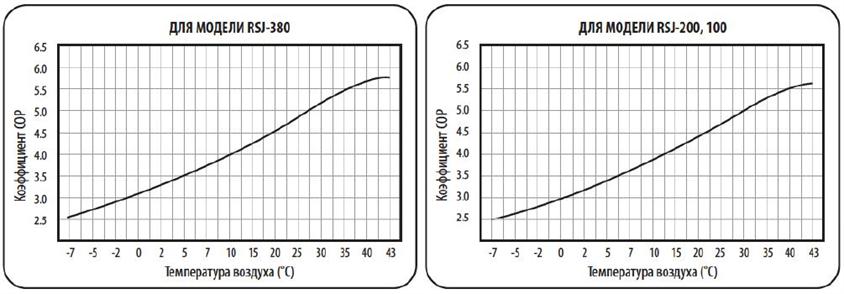

Графики зависимости производительности моделей RSJ от наружных температур
* Измерения мощности приведены для температуры наружного воздуха: 20°С, воды на входе 15°С, заданной температуры воды: 55°С, проток - по номиналу

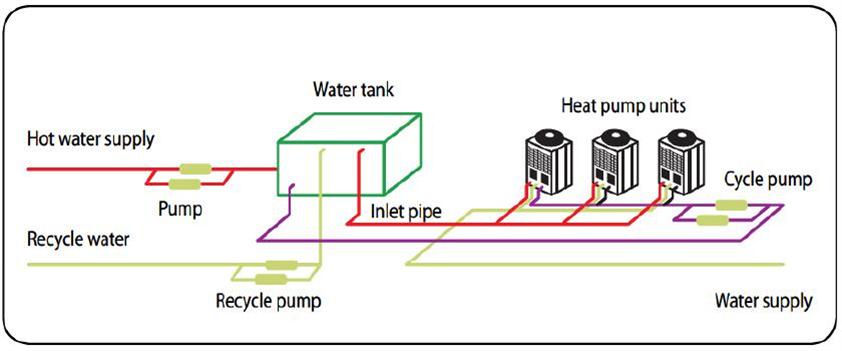

Схема группового монтажа наружных блоков RSJ на общий бак
